传感电路的量程与阈值调节

北京九上期末

重难题：需要更强的条件组织、方法迁移和出题人视角。

查看题目
精选题量
6道
首次未做出
75%
已通过
501人
本周首次尝试
234人
难度构成5 星 ×6
真题来源6 道题出自 3 套真题卷
  • 北京市海淀区2025-2026学年九年级上学期期末考试物理试题4 题
  • 北京市西城区2023-2024学年九年级上学期期末考试物理试题1 题
  • 北京市西城区2025-2026学年九年级上学期期末物理试题1 题

从第 1 题开始学

先自主审题，再由小深AI 带你逐层吃透。

6 道精选

01 / 06
翻看专辑题目；学习从第 1 题开始

第 1 题

01 / 06

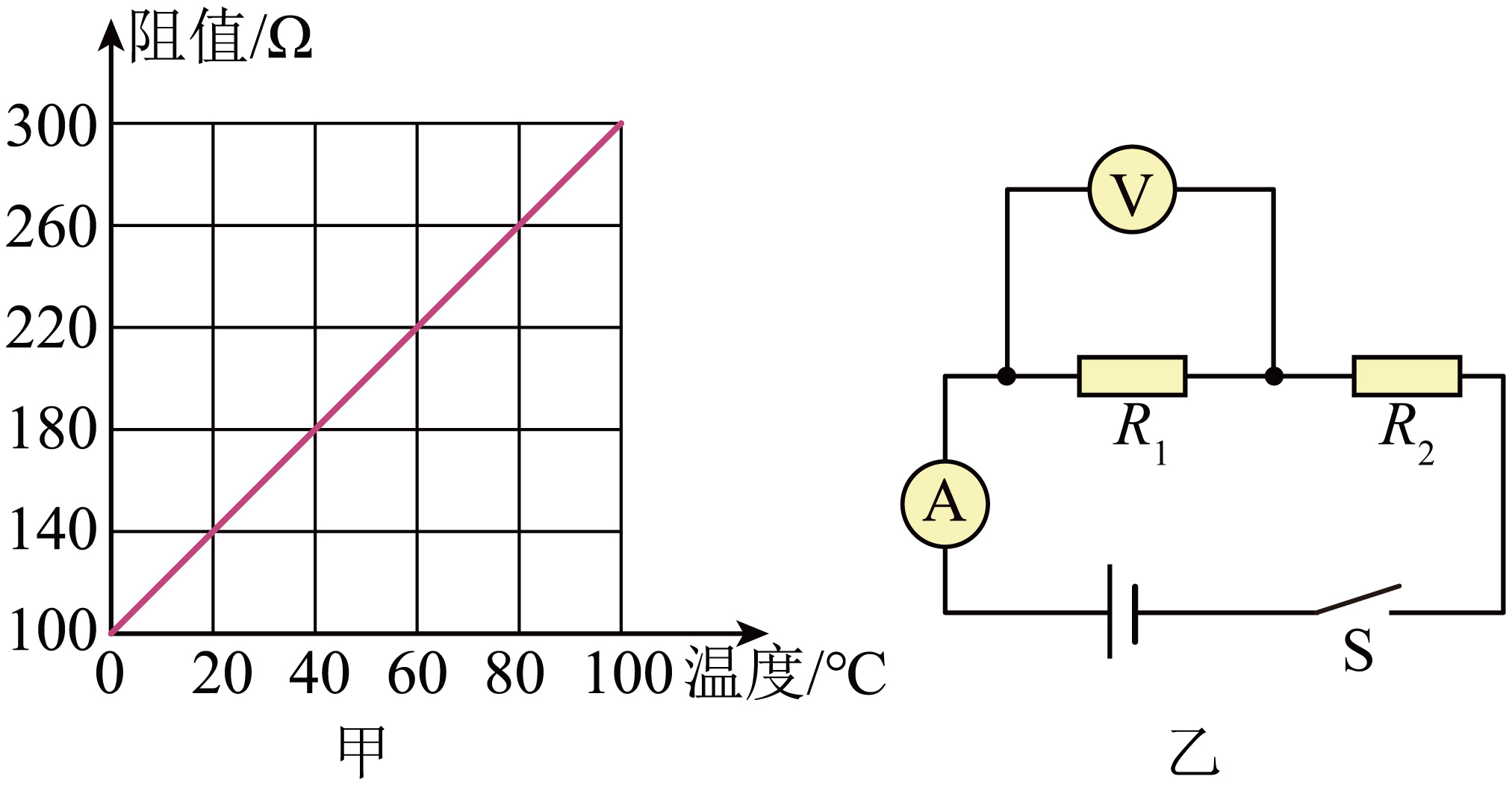

某电阻的阻值随温度的变化规律如图甲所示，小明利用该电阻制作了测量水温的装置。其简化电路如图乙所示。电阻 R1R_1、R2R_2 中的一个是该电阻，另一个是阻值为 100Ω100\Omega 的定值电阻，电源电压为 4.5V4.5\mathrm{V} 并保持不变，电压表的量程为 0∼3V0\sim3\mathrm{V}。所测水温越高，电压表的示数越大，下列说法正确的是（　）

配图

A. 水温为 0∘C0^\circ\mathrm{C} 时，电压表的示数为 0V0\mathrm{V}

B. 水温为 40∘C40^\circ\mathrm{C} 时，电路的总功率为 0.1125W0.1125\mathrm{W}

C. 水温降低时、电压表与电流表的示数之比不变

D. 若换用 130Ω130\Omega 的定值电阻，则该装置能测量的最高水温为 80∘C80^\circ\mathrm{C}

试卷来源：北京市海淀区2025-2026学年九年级上学期期末考试物理试题

学习从这一题开始

专辑从第 1 题学起，学完接着学下一题。

还没有账号？注册家长测试账号
深度学习流程六个阶段：线索整理 → … → 深思设问笔记
  1. 1第一阶段 · 线索整理先把题读透：要求什么、明说了哪些条件、图和定义里还藏着哪些、哪些词是关键、哪些只是干扰，一条条理清楚。
  2. 2第二阶段 · 知识地基每条关键线索背后站着哪个知识？说出它叫什么、什么前提下才能用、在这道题里管哪一段。先打地基，不急着算。
  3. 3第三阶段 · 题眼破题找到题眼：哪几条线索放在一起，就知道第一步从哪下手。再顺着它一步一步走到答案，每一步都说得出依据。
  4. 4第四阶段 · 出题人视角站到出题人那边看这道题：为什么给这个条件、不直接给结果？换掉一个条件会怎样？走错一步会掉进哪个坑？
  5. 5第五阶段 · 会师图在纸上把整道题画成一张图：线索从左边出发，几路在会师点接上，再走到答案；每个箭头写上依据，拍照上传。
  6. 6第六阶段 · 深思设问笔记先不看笔记，用大白话把关键点讲一遍；再在纸上写笔记：左边给自己设问，右边用自己的话回答，最后一句总结，拍照上传。

专辑里的每道题都按这六个阶段学；学完这个题型的全部题目就通关，得 80 掌握积分，不看分。
