辨认两条图线求电源电压和电阻

成都九上期末

重难题：需要更强的条件组织、方法迁移和出题人视角。

查看题目

精选题量: 3道
首次未做出: 70%
已通过: 548人
本周首次尝试: 82人

难度构成5 星 ×3

真题来源3 道题出自 3 套真题卷

四川省成都市成华区2025-2026学年九年级上学期期末学业水平阶段性监测物理试题1 题
四川省成都市石室联合中学2025-2026学年九年级上学期期末模拟监测物理试题1 题
四川省成都市武侯区2024-2025学年九年级上期期末考试物理试题1 题

从第 1 题开始学

先自主审题，再由小深AI 带你逐层吃透。

3 道精选

01 / 03

第 1 题

01 / 03

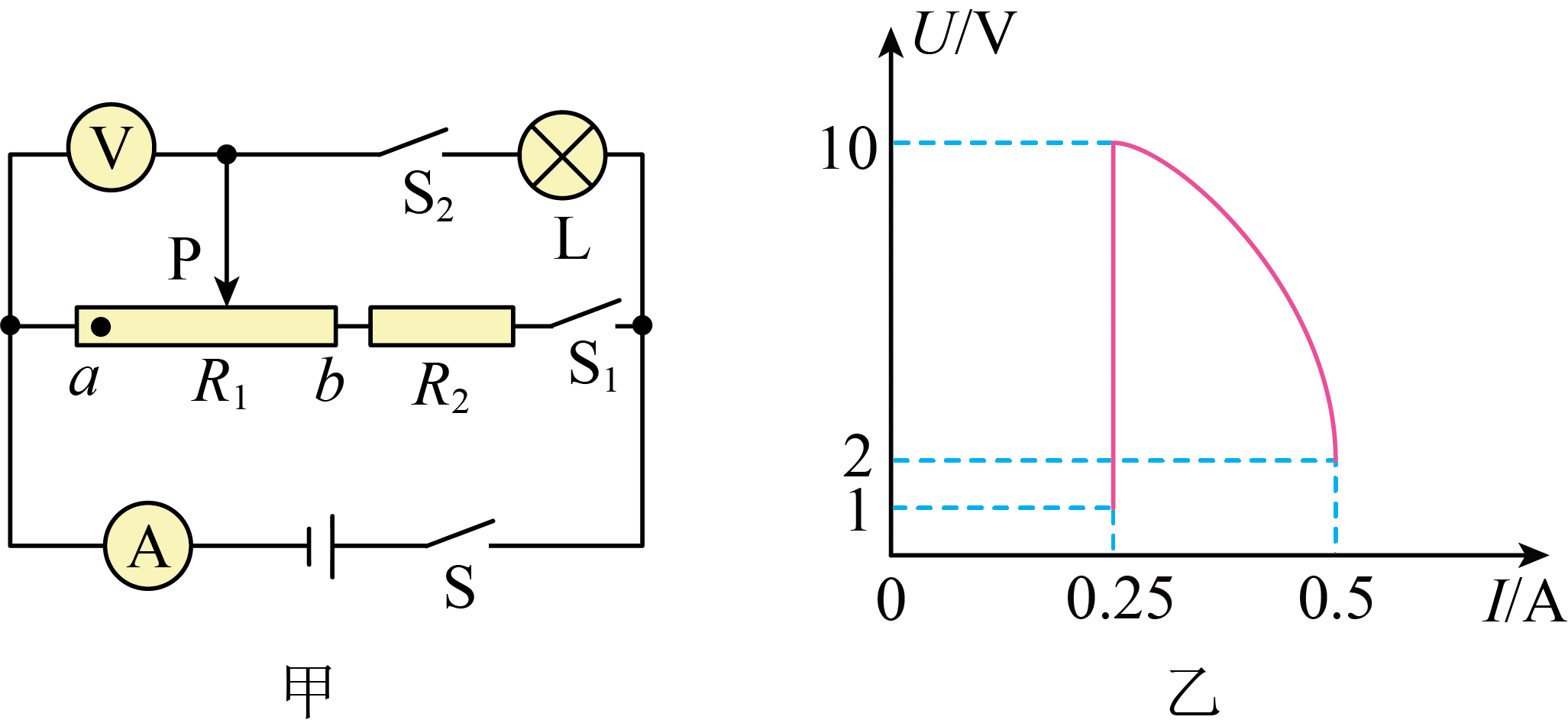

如图甲所示，电源电压保持不变，小灯泡 $L$ 标有“ $10\mathrm{V}\quad5\mathrm{W}$ ”字样，滑动变阻器 $R_1$ 允许通过的最大电流为 $1\mathrm{A}$ ，电流表测量范围为 $0\sim0.6\mathrm{A}$ ，电压表测量范围为 $0\sim15\mathrm{V}$ 。进行两次实验操作：①只闭合 $S$ 、 $S_1$ ，滑片 $P$ 从 $b$ （最右端）向左移至 $a$ 点；②断开 $S_1$ ，闭合 $S$ 、 $S_2$ ，滑片 $P$ 从 $a$ 点向右移至 $b$ 点。两次实验的电压表示数与电流表示数的关系如图乙所示。下列说法正确的是（）

A. 电源电压为 $12\mathrm{V}$

B. 定值电阻 $R_2$ 的阻值为 $4\Omega$

C. 只闭合 $S$ 、 $S_1$ ，滑片在 $a$ 点时， $R_2$ 的电功率为 $2.75\mathrm{W}$

D. 只闭合 $S$ 、 $S_2$ 时，滑片在 $a$ 、 $b$ 之间移动时，灯泡的阻值变化范围为 $8\Omega\sim20\Omega$

试卷来源：四川省成都市成华区2025-2026学年九年级上学期期末学业水平阶段性监测物理试题
