读灯泡图像求串联电源与功率

南京九上期末

重难题:需要更强的条件组织、方法迁移和出题人视角。

查看题目
精选题量
2道
首次未做出
75%
已通过
630人
本周首次尝试
240人
难度构成5 星 ×2
真题来源2 道题出自 2 套真题卷
  • 江苏省南京市联合体2025-2026学年九年级上学期物理期末试题1 题
  • 江苏省南京市秦淮区202-2026学年九年级上学期期末考试物理试题1 题

从第 1 题开始学

先自主审题,再由小深AI 带你逐层吃透。

2 道精选

01 / 02
翻看专辑题目;学习从第 1 题开始

第 1 题

01 / 02

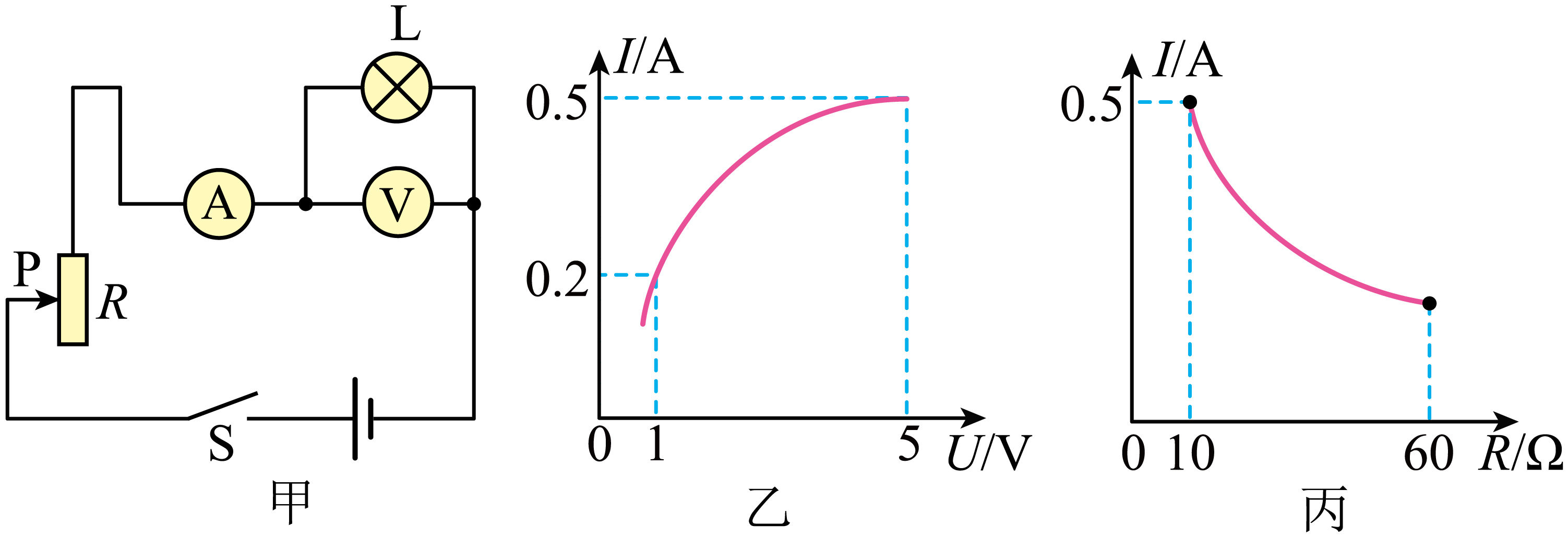

如图甲所示,小灯泡LL的额定电压为5V5\mathrm{V},滑动变阻器RR的最大阻值为60Ω60\Omega,电流表量程为“0~0.6A0.6\mathrm{A}”,电压表量程为“0~15V15\mathrm{V}”,电源电压恒定。闭合开关SS,在保证电路安全的前提下,最大范围调节滑动变阻器的滑片PP,绘制了电流表示数与电压表示数关系图像如图乙所示,电流表示数与滑动变阻器RR连入电路阻值的变化关系图像如图丙所示。则下列说法正确的是( ) 配图 A. 小灯泡正常发光时电阻为20Ω20\Omega B. 电路的电源电压为15V15\mathrm{V} C. 当电压表示数为1V1\mathrm{V}时,滑动变阻器消耗的电功率为2W2\mathrm{W} D. 当电压表示数为2V2\mathrm{V}时,小灯泡和变阻器消耗的功率之比为1:4

试卷来源:江苏省南京市联合体2025-2026学年九年级上学期物理期末试题

学习从这一题开始

专辑从第 1 题学起,学完接着学下一题。

还没有账号?注册家长测试账号
深度学习流程六个阶段:线索整理 → … → 深思设问笔记
  1. 1第一阶段 · 线索整理先把题读透:要求什么、明说了哪些条件、图和定义里还藏着哪些、哪些词是关键、哪些只是干扰,一条条理清楚。
  2. 2第二阶段 · 知识地基每条关键线索背后站着哪个知识?说出它叫什么、什么前提下才能用、在这道题里管哪一段。先打地基,不急着算。
  3. 3第三阶段 · 题眼破题找到题眼:哪几条线索放在一起,就知道第一步从哪下手。再顺着它一步一步走到答案,每一步都说得出依据。
  4. 4第四阶段 · 出题人视角站到出题人那边看这道题:为什么给这个条件、不直接给结果?换掉一个条件会怎样?走错一步会掉进哪个坑?
  5. 5第五阶段 · 会师图在纸上把整道题画成一张图:线索从左边出发,几路在会师点接上,再走到答案;每个箭头写上依据,拍照上传。
  6. 6第六阶段 · 深思设问笔记先不看笔记,用大白话把关键点讲一遍;再在纸上写笔记:左边给自己设问,右边用自己的话回答,最后一句总结,拍照上传。

专辑里的每道题都按这六个阶段学;学完这个题型的全部题目就通关,得 80 掌握积分,不看分。
