第 1 题

01 / 03

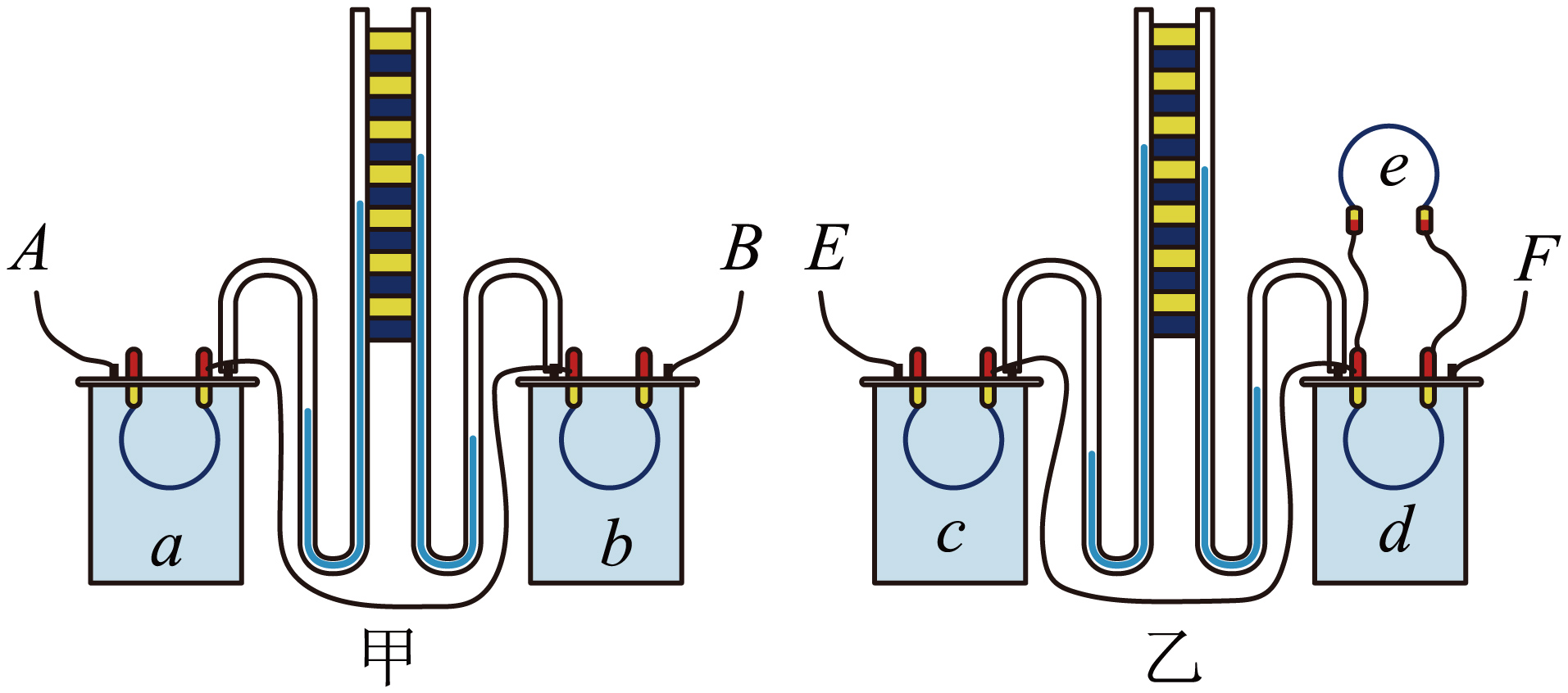

如图所示,为了研究电流通过导体时产生的热量与电阻、电流的关系,实验小组的同学将四段电阻丝aa、bb、cc、dd分别密封在装有等量空气、完全相同的透明容器中,并与装有相同液体的U形管相连通,电阻丝dd、ee并联。五段电阻丝中,电阻丝bb的电阻值最大,其余四段电阻丝的电阻值相同。

配图

(1) 给电阻丝通电后,电阻丝发热,这是通过____的方式改变电阻丝的内能。

(2) 电流产生的热量不易测量,实验中通过观察____来显示容器内空气温度的变化。

(3) 如图甲所示,是为了探究电流通过导体产生的热量与____的关系。

(4) 如图乙所示,电阻丝ee的作用是使通过cc、dd电阻丝的电流____,为使实验现象更明显,可以将电阻丝ee的阻值换成____(选填“更大的”或“更小的”)。

(5) 现将ABAB、EFEF分别接在电压恒定的同一电源两端,若电阻丝ee出现断路,在通电时间相同时,电流通过电阻丝aa与cc产生的热量之比Qa:Qc=1:4Q_a:Q_c=1:4,则电流通过电阻丝bb与dd产生的热量之比Qb:Qd=Q_b:Q_d=____。

试卷来源:山东省青岛市莱西市2025-2026学年九年级第一学期期末质量检测物理试题
