伏安法测小灯泡电阻与电功率（改错、读图）

深圳九上期末

重难题：需要更强的条件组织、方法迁移和出题人视角。

查看题目
精选题量
4道
首次未做出
77%
已通过
326人
本周首次尝试
54人
难度构成5 星 ×4
真题来源4 道题出自 4 套真题卷
  • 广东深圳市高级中学龙岗学校等校2025-2026学年第一学期期末测试九年级物理1 题
  • 广东省深圳市福田区2025-2026学年九年级上学期物理期末试题1 题
  • 广东省深圳市龙岗区2023-2024学年九年级上学期期末物理试题1 题
  • 广东省深圳市坪山区 2025-2026学年九年级上学期期末考试物理试题1 题

从第 1 题开始学

先自主审题，再由小深AI 带你逐层吃透。

4 道精选

01 / 04
翻看专辑题目；学习从第 1 题开始

第 1 题

01 / 04

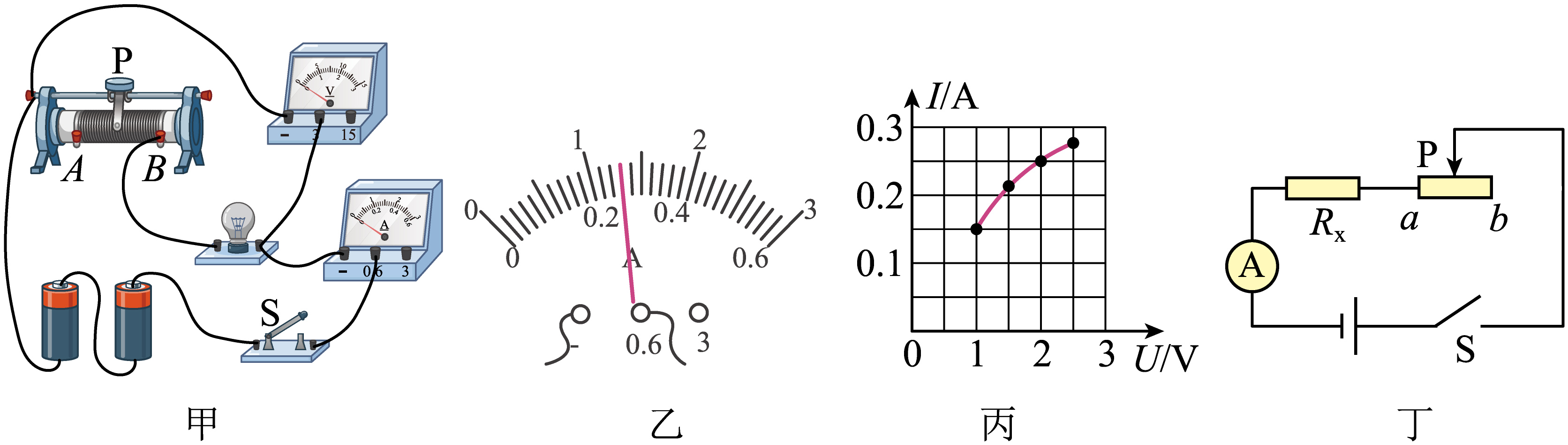

实验小组用伏安法测量小灯泡的电阻，连接了如图甲所示的电路，小灯泡的额定电压为2.5V，电源电压恒定。

题干配图

（1）图甲中有一根导线连接错误，请在该导线上打“×”，并用笔重新画一根正确连接的导线（导线不得交叉）；

（2）小灯泡正常发光时，电流表示数如图乙所示为＿＿＿＿A；

（3）小灯泡I-U关系如图丙，当小灯泡两端电压增大时，其电阻＿＿＿＿（选填“增大”、“减小”或“不变”），其原因是灯丝电阻受＿＿＿＿的影响；向右移动滑动变阻器滑片过程中，变阻器连入电路阻值的变化量大小为△R1_{1}，小灯泡阻值的变化量大小为△R2_{2}，则这两个量的大小关系是：△R1_{1}＿＿＿＿△R2_{2}（选填“大于”、“小于”或“等于”）

（4）小组同学计划用该装置测量某定值电阻阻值时，发现电压表损坏，于是设计了如图丁所示的电路，测出了RX_{X}的阻值。实验步骤如下：

①将滑片移到a端，闭合开关S，读出电流表的示数，记为I1_{1}；

②将滑片移到b端，闭合开关S，读出电流表的示数，记为I2_{2}；

③在滑动变阻器上读出它的最大阻值为R，则：RX_{X}=＿＿＿＿（用I1_{1}、I2_{2}和R表示）。

试卷来源：广东深圳市高级中学龙岗学校等校2025-2026学年第一学期期末测试九年级物理

学习从这一题开始

专辑从第 1 题学起，学完接着学下一题。

还没有账号？注册家长测试账号
深度学习流程六个阶段：线索整理 → … → 深思设问笔记
  1. 1第一阶段 · 线索整理先把题读透：要求什么、明说了哪些条件、图和定义里还藏着哪些、哪些词是关键、哪些只是干扰，一条条理清楚。
  2. 2第二阶段 · 知识地基每条关键线索背后站着哪个知识？说出它叫什么、什么前提下才能用、在这道题里管哪一段。先打地基，不急着算。
  3. 3第三阶段 · 题眼破题找到题眼：哪几条线索放在一起，就知道第一步从哪下手。再顺着它一步一步走到答案，每一步都说得出依据。
  4. 4第四阶段 · 出题人视角站到出题人那边看这道题：为什么给这个条件、不直接给结果？换掉一个条件会怎样？走错一步会掉进哪个坑？
  5. 5第五阶段 · 会师图在纸上把整道题画成一张图：线索从左边出发，几路在会师点接上，再走到答案；每个箭头写上依据，拍照上传。
  6. 6第六阶段 · 深思设问笔记先不看笔记，用大白话把关键点讲一遍；再在纸上写笔记：左边给自己设问，右边用自己的话回答，最后一句总结，拍照上传。

专辑里的每道题都按这六个阶段学；学完这个题型的全部题目就通关，得 80 掌握积分，不看分。
