多挡位电热器求电阻与功率

在“探究电流产生的热量与什么因素有关”的实验中，现有实验器材：电源（3节干电池）、电热丝（5Ω、10Ω各1根）、红外电子测温枪（2支）、秒表（1个）、开关（1个）、导线若干。

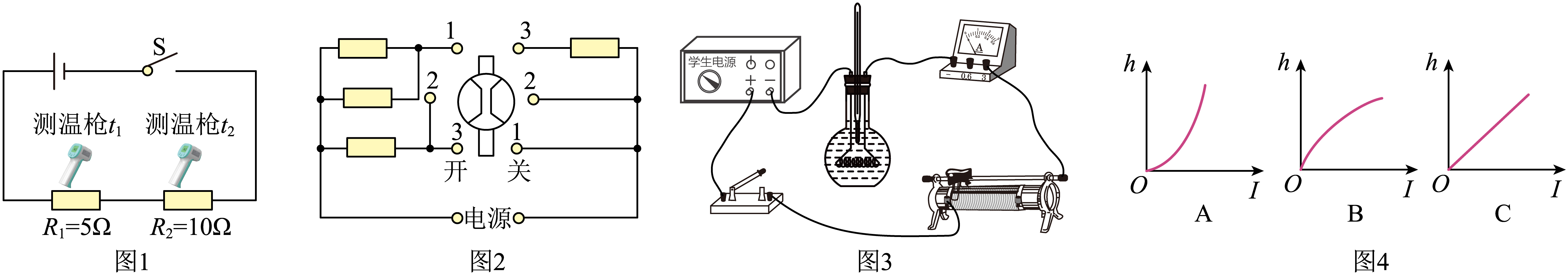

（1）探究电流产生的热量与电阻的关系，电路如图1所示：

①实验通过＿＿＿＿实现控制通过电热丝R$_{1}$、R$_{2}$的电流与通电时间均相同；

通过红外电子测温枪测量并计算得出电热丝温度的变化量来反映＿＿＿＿的多少。

②实验数据记录如上表，分析得出结论：＿＿＿＿。

（2）探究电流产生的热量与电流的关系：以R$_{1}$为研究对象，需要改变电流，在不增加器材的情况下，你的方法是：＿＿＿＿。（写出一种方法即可）

（3）小荔了解到汽车智能后视镜具有防雾、除露、化霜功能，能保障行车安全，车主可以通过旋钮开关实现不同功能切换。如图2所示是模拟加热的原理图，四个加热电阻的阻值均为5Ω。若开关旋至“2”挡，电路中干路电流为2A，则电源电压为＿＿＿＿V；选择合适挡位，整个电路1min最多能产生＿＿＿＿J的热量。

（4）小荔用如图3所示的装置，进一步探究“电流通过导体产生的热量与电流的关系”，烧瓶中装入的煤油是＿＿＿＿（选填“导体”或“绝缘体”）。经多次实验测量，收集实验数据，绘制了烧瓶中玻璃管内液面上升的高度h与电流I的关系图像，根据焦耳定律可知，图4中能正确反映h-I关系的是＿＿＿＿。
